SPC-Bodenbelag mit IXPE-Rücken: Vorteile, Dicke und Vergleich

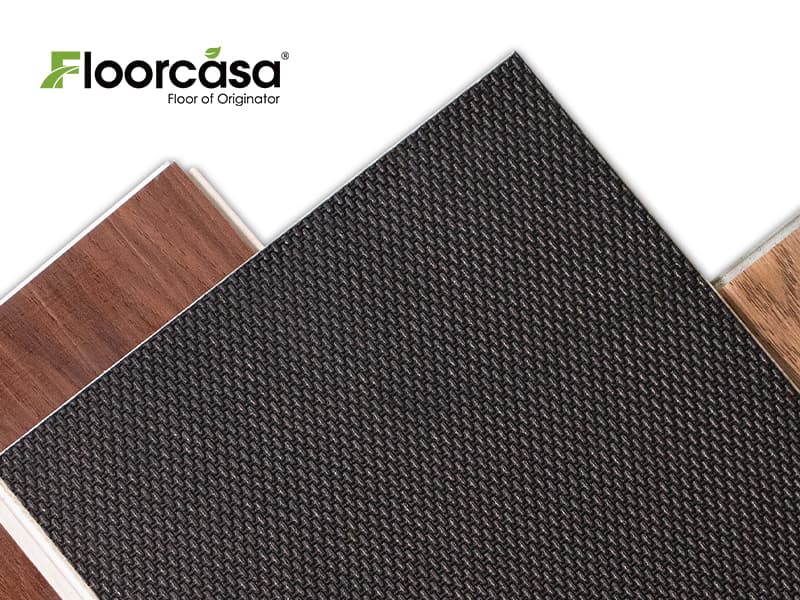

Was ist IXPE-Rücken in SPC-Bodenbelag?

Was ist IXPE-Schaum?

IXPE steht für strahlenvernetzten Polyethylenschaum. Polyethylen wird vernetzt, wodurch sich die Struktur des Schaums verändert: Die Polymerketten sind miteinander verbunden statt lose nebeneinander zu liegen, und dies verleiht dem Schaum eine stabilere Zellstruktur und ein gleichmäßigeres Verhalten unter wiederholter Belastung als bei einem unvernetzten Schaum gleicher Dichte. Die Vernetzung kann durch Bestrahlung oder auf chemischem Wege erzeugt werden, und die beiden Verfahren können dem Schaum unterschiedliche Zellstrukturen und ein unterschiedliches Verhalten unter Belastung verleihen; der praktische Unterschied zwischen zwei Produkten hängt davon ab, wie der Schaum hergestellt wurde, von seiner Dichte und seiner Dicke, und er sollte anhand der technischen Dokumentation des Produkts bestätigt und nicht aus dem Materialnamen abgeleitet werden. Der Schaum ist geschlossenzellig, und seine Eigenschaften hängen von seiner Dichte, seiner Dicke und der Art seiner Herstellung ab.

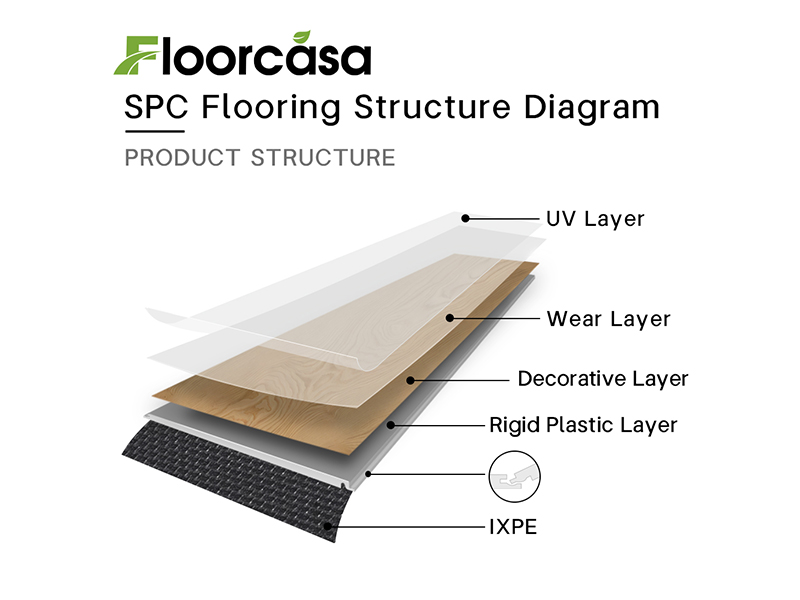

Wie wird IXPE auf SPC-Bodenbelag befestigt?

Die IXPE-Schicht wird im Werk auf die Unterseite der SPC-Diele kaschiert, üblicherweise im Heißschmelzverfahren. Die Verbindung zwischen Träger und Diele ist Teil des Produkts: Sie sollte durchgehend und stark genug sein, um bei Handhabung, Verlegung und Nutzung haften zu bleiben. Da der Träger werkseitig kaschiert wird, ist er nicht zur Entfernung vorgesehen, und das Produkt wird als integriertes System verkauft und nicht als Diele mit separater Unterlage. Wo der Träger im Gesamtschichtaufbau liegt, ist auf der Seite zum Aufbau des SPC-Bodens dargestellt; dieser Abschnitt befasst sich damit, wie der Träger befestigt wird.

Welchen Zweck hat die integrierte IXPE-Trägerschicht?

Die Trägerschicht hat drei Funktionen. Sie fügt eine geringe Menge an Polsterung hinzu, was das Gefühl unter den Füßen verändert; sie reduziert einen Teil des Aufprallschalls, der sonst durch den Bodenaufbau übertragen würde; und sie ermöglicht in vielen Fällen die Verlegung der Diele als schwimmenden Boden ohne separate Unterlage. Sie macht den Boden nicht zu einem schalldichten Aufbau und ersetzt weder einen ordnungsgemäßen Unterboden noch eine akustische Planung für das Gebäude.

Vorteile von SPC-Bodenbelag mit IXPE-Trägerschicht

Verbesserter Gehkomfort

Eine starre SPC-Diele auf einem harten Unterboden fühlt sich fest an, und die IXPE-Schicht fügt eine dünne Polsterung unter der Diele hinzu. Die Wirkung ist bescheiden, aber spürbar, und sie hängt von der Dicke und der Dichte des Schaums ab.

Reduzierung des Aufprallschalls

Die Unterlage reduziert einen Teil des Trittschalls, der beim Begehen des Bodens entsteht, also des Schalls, der durch die Bodenkonstruktion in den darunterliegenden Raum übertragen wird. Das Ausmaß hängt vom gesamten Aufbau ab, einschließlich der Diele, der Unterlage, des Unterbodens und der darunterliegenden Konstruktion, und sollte anhand der Prüfdaten für das komplette System und nicht allein anhand der Unterlage bestätigt werden.

Was die Unterlage nicht leistet, ist die Reduzierung von Luftschall wie Sprache oder Fernsehen in nennenswertem Umfang, und sie garantiert nicht, dass der Raum darunter keine Schritte hört. Trittschall und Luftschall sind unterschiedliche Übertragungswege und werden unterschiedlich gemessen; eine Unterlage, die das eine verbessert, verbessert nicht zwangsläufig das andere. Der Prüfbericht sollte außerdem angeben, welcher akustische Kennwert gemessen wurde, denn Kennwerte aus unterschiedlichen Prüfverfahren beschreiben unterschiedliche Dinge und sollten nicht direkt miteinander verglichen werden. Wo das Projekt eine akustische Anforderung hat, sollten der Fußbodenaufbau und die Gebäudestruktur gemeinsam bewertet werden. Wie sich Trittschall in einem schwimmenden Boden verhält, wird auf der Seite zur Geräuschreduzierung bei Laminatböden ausführlicher behandelt; dieser Abschnitt beschränkt sich auf den Beitrag der IXPE-Unterlage.

Zusätzliche Dämpfung

Der dämpfende Effekt reduziert außerdem die kleinen Punktlasten und Vibrationen, die eine starre Diele sonst auf den Unterboden übertragen würde, was dort helfen kann, wo der Boden über einem tragfähigen Unterboden mit geringfügigen Oberflächenunebenheiten verlegt wird. Auf den hohlen oder klopfenden Klang, der von einem Spalt zwischen Diele und Unterboden herrührt, hat er nur begrenzte Wirkung: Dieser Klang deutet auf ein Problem mit dem Unterboden oder der Verlegung hin, und eine Trägerschicht behebt das nicht. Er ist keine Reparatur für einen unebenen oder instabilen Unterboden.

Einfachere Installation mit integrierter Trittschalldämmung

Wo die Trägerschicht integriert ist, kann die Diele oft als schwimmender Boden ohne separate Unterlage verlegt werden, was die Handhabung auf der Baustelle vereinfacht. Ob eine zusätzliche Unterlage zulässig ist, ist eine separate Frage, die weiter unten behandelt wird.

IXPE vs. EVA-Trägerschicht für SPC-Böden

Material und Struktur

IXPE ist ein vernetzter Polyethylenschaum und EVA ein Ethylen-Vinylacetat-Schaum. Beide sind geschlossenzellige Schäume und beide werden als Trägermaterialien für Bodenbeläge mit starrem Kern verwendet. Die Vernetzung in IXPE verändert die Zellstruktur und das Verhalten des Schaums unter wiederholter Belastung, doch der praktische Unterschied zwischen zwei Produkten hängt von ihrer Dichte, Dicke und Formulierung ab und nicht allein vom Materialnamen.

Dichte und Druckverhalten

Die Dichte und das Kompressionsverhalten des Schaums bestimmen, wie stark er dämpft und wie gut er sich nach einer Belastung erholt. Ein dichterer Schaum widersteht der Kompression im Allgemeinen besser, und ein weicherer Schaum bietet mehr Dämpfung, kann aber mit der Zeit stärker komprimiert werden. Sowohl IXPE als auch EVA werden in verschiedenen Dichten hergestellt, sodass der Materialname allein nicht verrät, welches Material in einem bestimmten Produkt besser abschneiden wird.

Akustische Leistung

Die akustische Leistung einer der beiden Trägerschichten sollte anhand von Testdaten für den kompletten Bodenaufbau bestätigt werden. Eine Trägerschicht, die in einem Aufbau gute Ergebnisse liefert, kann in einem anderen Aufbau anders abschneiden, da die Diele, der Unterboden und die Konstruktion alle dazu beitragen.

Haltbarkeit und Langzeitleistung

Das Langzeitverhalten der Trägerschicht hängt von ihrer Dichte, ihrem Druckverformungsrest und der von ihr getragenen Last ab. Eine Trägerschicht, die dauerhaft komprimiert wird, verringert die Dämpfung und kann die Fuge beeinträchtigen, da sich die darüberliegende Diele anders bewegt, sobald sich die darunterliegende Trägerschicht abgeflacht hat.

Wie man zwischen IXPE und EVA wählt

Die Wahl sollte auf den Testdaten des Produkts, dem Kompressionsverhalten, der Dicke, den akustischen Anforderungen des Projekts und dem Verriegelungssystem, mit dem die Trägermatte zusammenarbeiten muss, basieren. Keines der Materialien ist automatisch besser, und der Vergleich sollte zwischen konkreten Produkten erfolgen.

Welche IXPE-Trägermatten-Dicke sollten Sie wählen?

1,0 mm IXPE-Trägermatte

Eine dünnere Trägermatte bietet eine geringe Dämpfung und hat weniger Einfluss auf die Einbauhöhe. Zu prüfen sind das Fußgefühl, das Kompressionsverhalten und die Kompatibilität mit dem Verriegelungssystem, da eine dünne Trägermatte weniger Spielraum für Unebenheiten des Unterbodens lässt.

1,5 mm IXPE-Trägermatte

Eine Trägermatte im mittleren Bereich ist eine gängige Wahl, wenn ein Gleichgewicht zwischen Komfort, akustischer Leistung und der vom Verriegelungssystem getragenen Last gewünscht wird. Sie sollte mit der produktspezifischen Spezifikation abgeglichen werden, da die geeignete Dicke sowohl von der Diele und der Verbindung als auch von der Trägermatte abhängt.

2,0 mm IXPE-Träger

Ein dickerer Träger bietet mehr Polsterung, komprimiert jedoch unter Last stärker und verändert das Verhalten der Verbindungsstelle. Zu prüfen sind der Druckverformungsrest, das Langzeitlastverhalten und die Kompatibilität des Verriegelungssystems mit dem dickeren Träger.

Wie sich die Dicke auf Komfort, Kompression und Verriegelungsleistung auswirkt

Die Dicke ist nicht das einzige Auswahlkriterium, und ein dickerer Träger ist für die akustische Leistung nicht automatisch besser. Das akustische Ergebnis hängt von der Dichte, dem Kompressionsverhalten, der dynamischen Belastung und dem gesamten Bodenaufbau ab und sollte anhand von Testdaten bestätigt und nicht aus der Dicke abgeleitet werden. Ein dickerer, weicherer Träger kann zudem mehr Bewegung an der Verbindungsstelle zulassen, weshalb die Kompatibilität des Verriegelungssystems mit dem tatsächlich gelieferten Träger geprüft werden muss. Die Dickenoptionen und ihr Zusammenhang mit der Gesamtdicke der Diele sind im Leitfaden zur Dicke von SPC-Böden behandelt.

Wichtige technische Spezifikationen der IXPE-Trägerfolie

Die folgenden Parameter sollte ein Käufer bei der Trägerfolie prüfen. Jeder sollte in der technischen Dokumentation des Produkts zusammen mit seiner Prüfmethode angegeben werden, und kein Wert sollte aus dem Materialtyp abgeleitet werden.

Dichte

Die Dichte des Schaums beeinflusst seine Polsterung, sein Kompressionsverhalten und sein Gewicht. Sie sollte für die gelieferte Trägerfolie angegeben werden.

Druckspannung

Die Druckspannung beschreibt, wie der Schaum bei einer angegebenen Kompression auf eine Last reagiert. Sie zeigt, wie fest die Trägerfolie unter dem Boden ist.

Druckverformungsrest

Der Druckverformungsrest beschreibt, wie stark der Schaum nach dem Entfernen einer Last nicht zurückfedert. Ein hoher Druckverformungsrest bedeutet, dass die Trägerfolie mit der Zeit flach wird, was die Polsterung verringert und die Fuge beeinträchtigen kann.

Dickentoleranz

Die Dickentoleranz gibt an, wie stark die Dicke der Trägerfolie variiert. Sie ist wichtig, weil die Einbauhöhe und das Fugenverhalten von einer gleichmäßigen Dicke der Trägerfolie abhängen.

Wasseraufnahme

Die Wasseraufnahme des Schaums gibt an, wie er sich verhält, wenn Wasser an ihn gelangt. Sie ist relevant, wo der Boden in Nassbereichen verwendet wird und wo die Trägerschicht an den Rändern freiliegt.

Verbundfestigkeit

Die Verbundfestigkeit beschreibt, wie gut die Trägerschicht an der Diele befestigt ist. Eine schwache Verbindung kann dazu führen, dass sich die Trägerschicht an den Rändern oder bei der Handhabung ablöst.

Akustische Prüfleistung

Die akustische Prüfleistung sollte für den kompletten Bodenaufbau angegeben werden, mit der Prüfnorm, dem geprüften Aufbau, dem gemessenen akustischen Kennwert und dem Ergebnis. Ein Wert für den Schaum allein beschreibt nicht die Leistung des verlegten Bodens.

Benötigt SPC-Boden mit IXPE eine zusätzliche Unterlage?

Wenn integriertes IXPE ausreichend ist

Wo die Trägerschicht integriert ist und der Unterboden innerhalb der Produkttoleranz eben und trocken ist, kann der Boden oft ohne separate Unterlage verlegt werden. Dies ist der übliche Fall für eine schwimmende Verlegung auf einem vorbereiteten Unterboden.

Wann eine zusätzliche Unterlage nicht empfohlen wird

Eine zusätzliche Unterlage kann das Verhalten des Verriegelungssystems verändern, daher hängt die Zulässigkeit vom Produkt ab. Einige Hersteller erlauben keine zusätzliche Unterlage über einer integrierten Trägerschicht, da dies die Fugenbewegung erhöhen und die Garantie beeinträchtigen kann. In der Installationsanleitung steht, ob eine zusätzliche Unterlage zulässig ist. Die Auswahl separater Unterlagen für verschiedene Bodenbelagsarten wird auf der Seite zur Unterlage für Laminatböden behandelt; dieser Abschnitt befasst sich ausschließlich mit integrierten SPC-Trägerschichten.

Vorbereitung des Unterbodens und Verlegung

Der Unterboden sollte innerhalb der in der Installationsanleitung angegebenen Toleranz eben, tragfähig und trocken sein, und die Verlegemethode, die Dehnungsfugen und die Randbefestigung sollten diesen Anweisungen folgen. Die detaillierten Anforderungen werden im Installationsleitfaden für SPC-Böden behandelt; dieser Abschnitt stellt lediglich fest, dass die Trägerschicht die Anforderungen an den Unterboden nicht lockert und dass die Garantie von diesen abhängen kann.

Wo ist SPC-Bodenbelag mit IXPE-Rücken geeignet?

Wohnungen

In Wohnungen wird der Rücken oft wegen des Komforts und zur Reduzierung des Trittschalls in die darunterliegende Einheit gewählt, vorbehaltlich der akustischen Anforderungen des Gebäudes und der Prüfdaten des Produkts. Der Bodenaufbau und die Gebäudestruktur sollten gemeinsam bewertet werden, wenn eine akustische Anforderung gilt.

Hotels und Gästezimmer

In Hotels ist der Rücken ein Teil der akustischen Gestaltung des Raums, und der Boden, der Unterboden und die Deckenkonstruktion tragen alle dazu bei. Die akustische Anforderung für das Projekt stammt in der Regel aus den Bauvorschriften oder der Projektspezifikation, und die Prüfdaten des Produkts sollten damit abgeglichen werden, zusammen mit dem Verkehrsaufkommen und der Reinigungsroutine.

Büros

In Büros trägt die Trägerschicht zum Komfort und zum Trittschall bei, während die Nutzschicht und die Nutzungsklasse die Oberflächenleistung bestimmen. Die akustischen Anforderungen des Raums, in dem das Produkt eingesetzt wird, ergeben sich in der Regel aus den Bauvorschriften oder der Projektspezifikation, und der Bodenaufbau sollte mit dem Akustikberater des Projekts dahingehend abgestimmt werden.

Einzelhandelsflächen

In Einzelhandelsflächen ist der Boden häufigen Reinigungen sowie Einkaufswagen- und Fußgängerverkehr ausgesetzt. Die Nutzschicht, die Fugenqualität und die Reinigungsverträglichkeit sind entscheidend, und der Beitrag der Trägerschicht ist gegenüber der Oberflächenleistung zweitrangig.

Renovierungsprojekte

Bei Renovierungen ist die Aufbauhöhe entscheidend, und eine dickere Trägerschicht erhöht diese. Der Türfreiraum und die Übergangsdetails sollten unter Berücksichtigung der Aufbauhöhe geplant werden, und der Zustand des Unterbodens sollte geprüft werden, bevor das Produkt spezifiziert wird.

So wählen Sie SPC-Bodenbelag mit IXPE-Trägerschicht aus

• Prüfen Sie die IXPE-Dicke und -Dichte und bestätigen Sie beides für das gelieferte Produkt.

• Überprüfen Sie die Druckeigenschaften, einschließlich des Druckverformungsrests, da eine mit der Zeit plattgedrückte Unterlage die Fuge beeinträchtigt.

• Prüfen Sie die akustischen Prüfberichte und kontrollieren Sie, ob sie den gesamten Bodenaufbau abdecken, welcher akustische Kennwert gemessen wurde und welches Ergebnis erzielt wurde.

• Prüfen Sie die Verklebungsqualität zwischen Unterlage und Diele an einem physischen Muster.

• Bestätigen Sie die Kompatibilität des Klicksystems mit der Unterlage und ob eine zusätzliche Trittschalldämmung zulässig ist.

• Prüfen Sie die Anforderungen an die Fußbodenheizung, einschließlich der zulässigen Oberflächentemperatur und der Verlegebedingungen, anhand der Produktanleitung und der Anforderungen des Heizungssystems.

• Bestätigen Sie die Garantiebedingungen, einschließlich etwaiger Bedingungen zur Unterlage und zur Verlegemethode.

Die Produktseiten der SPC-Bodenbelag-Serie listen die Produkte mit integrierter IXPE-Rückseite, der Gesamtdicke, der Dicke der Rückseite und der Nutzschicht für jedes Produkt auf.

Wie wird SPC-Bodenbelag mit IXPE-Rückseite hergestellt?

Die Herstellung der Rückseite und ihre Befestigung an der Diele wird hier zusammengefasst, da die Qualität der Rückseite und der Verbindung die oben beschriebenen Eigenschaften beeinflusst. Der Schaumstoff wird hergestellt und vernetzt, dann auf die erforderliche Dicke mit einer angegebenen Toleranz geschnitten oder in Plattenform gebracht; die Rückseite wird unter kontrollierter Hitze und kontrolliertem Druck auf die Unterseite der Diele laminiert; und die fertige Diele wird auf Verbindung, Dicke und Ebenheit geprüft. Der Produktionsprozess und die Ausrüstung werden auf der Seite zur Herstellung von SPC-Bodenbelag beschrieben; dieser Abschnitt beschränkt sich auf die Punkte, die das Produkt beeinflussen, das ein Käufer erhält.

Häufig gestellte Fragen

1. Was ist eine IXPE-Rückseite bei SPC-Bodenbelag?
IXPE ist ein vernetztes Polyethylenschaumstoff-Laminat, das auf die Unterseite der SPC-Diele kaschiert wird. Es bietet zusätzliche Dämpfung, reduziert einen Teil des Trittschalls und ermöglicht in vielen Fällen eine schwimmende Verlegung ohne separate Unterlage.

2. Ist die IXPE-Rückseite besser als EVA?
Keines von beiden ist automatisch besser. Beide sind Schaumstoffe mit geschlossenen Zellen, und ihre Leistung hängt von Dichte, Dicke, Druckverhalten und dem gesamten Bodenaufbau ab. Der Vergleich sollte zwischen konkreten Produkten anhand ihrer Prüfdaten erfolgen.

3. Welche IXPE-Dicke ist für SPC-Böden am besten geeignet?
Es gibt keine einzige beste Dicke. Eine dünnere Rückseite bietet weniger Dämpfung und wirkt sich weniger auf die Aufbauhöhe aus, während eine dickere Rückseite mehr Dämpfung bietet, aber stärker komprimiert wird und das Fugenverhalten verändert. Der obige Abschnitt zur Dicke legt dar, was bei 1,0 mm, 1,5 mm und 2,0 mm zu prüfen ist.

4. Reduziert die IXPE-Rückseite den Trittschall?
Es reduziert einen Teil des Trittschalls von Schritten, und das Ausmaß hängt vom gesamten Bodenaufbau ab. Es reduziert keinen Luftschall und garantiert nicht, dass der Raum darunter keine Schritte hört; der Prüfbericht sollte angeben, welcher akustische Kennwert gemessen wurde, und das Ergebnis sollte für den Aufbau bestätigt werden.

5. Benötigt SPC-Boden mit IXPE eine zusätzliche Unterlage?
Oft nicht, wenn die Trägerschicht integriert ist und der Unterboden innerhalb der Produkttoleranz vorbereitet wurde. Ob eine zusätzliche Unterlage zulässig ist, hängt von der Installationsanleitung des Produkts ab, da eine zusätzliche Unterlage das Klicksystem und die Garantie beeinträchtigen kann.

6. Kann SPC-Boden mit IXPE-Trägerschicht mit Fußbodenheizung verwendet werden?
Es hängt vom Produkt und vom Heizsystem ab. Die zulässige Oberflächentemperatur und die Einbaubedingungen sollten aus der Installationsanleitung des Produkts und aus den Anforderungen des Heizsystems bestätigt werden; eine allgemeine Aussage, dass der Boden kompatibel ist, ersetzt diese Grenzwerte nicht.

7. Beeinträchtigt die IXPE-Rückseite die Haltbarkeit von SPC-Bodenbelag?
Die Rückseite beeinflusst den Komfort und den Trittschall, nicht die Oberflächenverschleißleistung, die durch die Nutzschicht bestimmt wird. Eine Rückseite mit schlechtem Druckverformungsrest kann die Fuge mit der Zeit beeinträchtigen, daher sollte ihr Kompressionsverhalten geprüft werden.

8. Kann sich die IXPE-Rückseite mit der Zeit zusammendrücken?
Ja, jede Schaumrückseite kann sich unter Dauerlast zusammendrücken, und das Ausmaß hängt von ihrer Dichte und ihrem Druckverformungsrest ab. Eine Rückseite, die dauerhaft komprimiert wird, verringert die Dämpfung und kann die Fuge beeinträchtigen, weshalb der Druckverformungsrest einer der zu prüfenden Parameter ist.
